Quectel Wireless Solutions Co.、LtdによるEG25GGC-128-SGNS：機能、シンボル、フットプリント、データシート

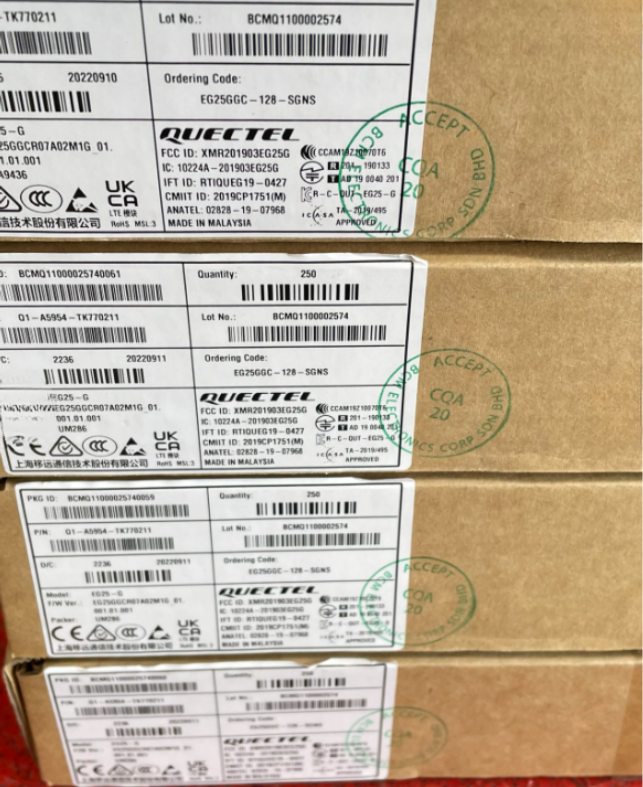

Quectel EG25GGC-128-SGNS+bom

Quectel EG25GGC -128 -SGNSM2MおよびIoT向けに最適化されたLTE CAT 4モジュールです。 3GPP relのサポート11、最大150Mbpsのダウンリンクと50Mbpsアップリンクを提供します。グローバルLTE/UMTS/GSMカバレッジを使用すると、逆方向に互換性があります。マルチコンステレーションGNS（GPS、Glonass、Beidouなど）を特徴とするため、迅速かつ正確なポジショニングが保証されます。 USB 2.0、UART、およびI2Cインターフェイスを装備し、DFOTAとECALL*をサポートします。コンパクト（29x32x2.4mm）、低電力（20μAオフ）、および-35°C〜+75°Cで動作すると、産業用ルーター、ビデオ監視、および頑丈なデバイスに適しています。

QuectelEG25GGC-128-SGNSの機能

I.通信機能

1. マルチネットワーク標準サポート


• LTE-FDD：バンドB1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28をサポートします
  • ダウンリンクレート：最大150Mbps;アップリンクレート：最大50Mbps。
• LTE-TDD：バンドB38/B39/B40/B41をサポートします
  • ダウンリンクレート：最大130Mbps;アップリンクレート：最大30Mbps。
• umts/hspa+：バンドB1/B2/B4/B5/B6/B8/B19をサポートします
  • DC-HSDPAダウンリンクレート：最大42Mbps; HSUPAアップリンクレート：最大5.76Mbps。
• GSM/EDGE：バンドB2/B3/B5/B8をサポートします
  • エッジダウンリンクレート：最大296kbps;アップリンクレート：最大236.8kbps。
• 後方互換性：リモートエリアでの接続を確保するために、GSM/GPRS/エッジネットワークに戻ることができます。


2. グローバル周波数帯域カバレッジ
   世界中の主流のオペレーターバンド（ヨーロッパ、北米、中国、日本など）をサポートし、国際展開要件を満たしています。

ii。ポジショニングとナビゲーション

• GNSSマルチモードレセプション：QUALCOMM®IZAT™Gen8C Liteテクノロジーを統合し、GPS/Glonass/Beidou/Galileo/QZSS（オプション）をサポートします。
• アドバンテージ：リアルタイムの位置情報（たとえば、車両に取り付けられた資産追跡）を必要とするシナリオに適した、より速く、より正確なポジショニング。

iii。ハードウェアとインターフェイス

1. コンパクトデザイン


• サイズ：29.0mm×32.0mm×2.4mm、重量約LCCパッケージデザインと互換性のあるLGAパッケージ（デフォルト）を使用して、4.9g。
• 互換性：他のQuectelモジュール（UC20/UC200T、EC2X/EG21-Gなど）とPIN互換性があり、柔軟な移行をサポートします。


2. 豊富なインターフェイス


• 通信インターフェイス：
  • UART×2（メインシリアルポートとデバッグシリアルポート）
  • USB 2.0高速インターフェイス（最大480Mbps）
  • （U）SIMカードインターフェイス（1.8V/3.0Vをサポート）
• 拡張インターフェイス：
  • PCM（デジタルオーディオ、オプション）、I2C、ADC×2、SDIO×2（Wi-FiおよびSDカード用）
  • sgmii（イーサネット）、bt*（bluetooth、オプション）
• アンテナインターフェイス：メインアンテナをサポートし、多様性アンテナ（RX-Diversity）、およびGNSSアンテナパッドを受け取ります。

IV。ソフトウェアとプロトコル

1. ドライバーサポート


• オペレーティングシステム：
  • Windows 7/8/8.1/10（USBシリアルポート、NDIS、MBIMドライバー）
  • Linux 2.6〜5.4（USBシリアルポート、Gobinet、QMI_WWANドライバーなど）
  • Android 4.x〜9.x（USBシリアルポート、GNSS、RILドライバー）。


2. プロトコルと関数


• ネットワークプロトコル：TCP/UDP/PPP/FTP/HTTP/HTTPS/MQTTなどをサポートし、IoTアプリケーションに適合します。
• 機能強化：
  • dfota（デルタファームウェアオーバーザエアアップグレード）
  • ecall*（車両の緊急通話、開発中）
  • DTMF（デュアルトーンマルチ周波数）、quecfile*（ファイル管理）、queclocator®（ポジショニングサービス）。

V.パフォーマンスと信頼性

1. トランスミッションテクノロジー


• MIMOテクノロジー：サポートは、データレートとリンクの信頼性を改善するために、多様性アンテナ（RX-Diversity）を受け取ります。
• 音声関数：Volte（オプション）、デジタルオーディオ、エコーキャンセル、およびノイズ抑制をサポートします。


2. 電気的特性


• 電源電圧：3.3V〜4.3V（典型的な値3.8V）。
• 消費電力：
  • シャットダウンモード：20μA
  • スリープモード：3MA（典型的な値）
  • アイドルモード：22MA
• 動作温度：
  • 標準範囲：-35°C〜 +75°C
  • 拡張範囲：-40°C〜 +85°C（過酷な環境に適応）。

Quectel EG25GGC-128-SGNSのアプリケーション

I.産業用インターネット（IIOT）

• LTE CAT 4高データレート（150Mbpsダウンリンク）とマルチバンドカバレッジをサポートし、リアルタイムのデータ収集とリモート監視要件を満たしています。

• GSM/エッジネットワークとの互換性があり、4G/3Gカバレッジを欠くリモート産業サイトでの信頼できる接続性を確保します。

• SGMIIイーサネットインターフェイスと、産業機器におけるプロトコル変換とマルチデバイス統合のためのリッチUART/USBインターフェイスを提供します。

• コンパクトな設計（29mm×32mm）および低消費電力（睡眠モードで3MA）。ミニチューリングと長いバッテリー寿命を必要とするポータブルデバイスに適しています。

• Volte（オプション）およびデジタルオーディオインターフェイス（PCM）をサポートします。音声通信およびマルチメディアデータ収集（例えば、バーコードスキャン、画像伝送）。

• 資産のポジショニングとパストラッキングのための統合された多交差GNS（GPS/Beidouなど）。

ii。インテリジェントな車両と輸送

• 高精度のリアルタイム位置データ（車両ナビゲーションと軌道追跡に適している）の多重接続GNSSポジショニング（Beidou/GPS/Glonassをサポート）。

• 安全な通信と緊急対応のために、ecall*（開発中の車両内緊急コール、開発中）およびDTMFをサポートします。

• 車両環境の温度変動に耐えるための、広い動作温度範囲（-40°C〜+85°C）。

• MIMOテクノロジーは、ワイヤレスリンクの信頼性を高め、ビデオ監視データの安定した送信を確保します。

• DFOTA（Delta Firmware Over-The-Air）は、リモートメンテナンスをサポートし、大規模なデバイスの展開の運用コストを削減します。

iii。セキュリティと監視

• 高速LTEトランスミッション（150Mbpsダウンリンク）により、リアルタイムのHDビデオストリーミングが可能になります。

• マルチネットワークのコラボレーションとセンサー統合のために、Wi-Fi（SDIOインターフェイス拡張を介して）およびBluetooth*（BT4.0、オプション）と互換性があります。

• データ送信セキュリティを確保するために、HTTPS/SSLなどのセキュリティプロトコルをサポートします。

• リッチインターフェイス（例えば、I2C、ADC）は、さまざまなセンサー接続（温度/湿度、煙、アクセス制御など）に適応します。

• 低電力設計（シャットダウンモードでは20μA）は、バッテリー駆動のデバイスのバッテリー寿命を延ばします。

IV。消費者および商業用電子機器

• ラップトップとタブレットとのプラグアンドプレイの互換性のためのUSB 2.0高速インターフェイス。

• 国境を越えた旅行またはビジネスシナリオでのネットワーク切り替えのためのグローバル周波数帯域カバレッジ（LTE-FDD/TDD、UMTS、GSM）。

• リモートマルチメディアコンテンツ（画像、ビデオ）の更新用のFTP/HTTPプロトコルをサポートします。

V.他の垂直フィールド

• 長期展開とフィールドデバイスの位置追跡のためのGNSSの位置決めと低消費電力。

• 遠隔地または山岳地帯でのネットワークカバレッジのためのGSM/エッジネットワークへのフォールバック。

• 安全な医療データ伝達とクラウドストレージのためのMQTTプロトコル（IoT標準プロトコル）をサポートします。

• ハードウェアの互換性（EC2XモジュールとのPIN互換）は、デバイスの反復を容易にし、R＆Dコストを削減します。

Quectel EG25GGC-128-SGNSの属性

Quectel EG25GGC-128-SGNSのデータシート

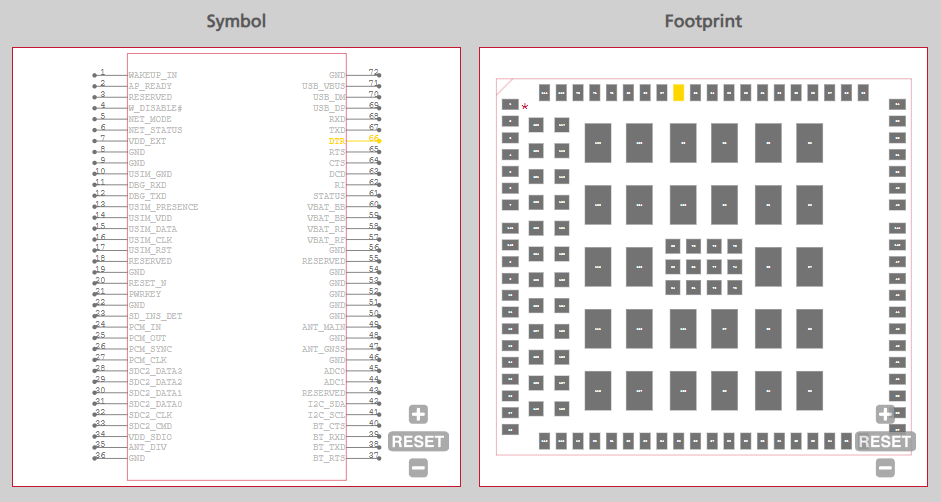

Quectel EG25GGC-128-SGNS 'シンボルとフットプリント

Quectel EG25GGC-128-SGNSのカテゴリ - M2MおよびIoT向けに最適化されたLTE CAT 4モジュール

LTE CAT 4モジュール、M2M（マシンからマシン）およびIoT（モノのインターネット）アプリケーション向けに最適化されており、インテリジェントシステムでのシームレスな接続の重要なイネーブラーとして機能します。産業および消費者のIoTシナリオの需要を満たすように設計されており、高いデータスループット、グローバルネットワーク互換性、低電力効率で堅牢なパフォーマンスを提供します。 3GPP relのレバレッジ。 11テクノロジーでは、最大150 Mbpsの最大ダウンリンク速度と50 Mbpsのアップリンク速度を提供し、HDビデオストリーム、センサーの測定値、リモート制御信号などのリアルタイムデータの迅速な送信を確保します。
重要な利点は、マルチネットワークの互換性にあり、LTE-FDD、LTE-TDD、UMTS/HSPA+、およびGSM/GPRS/EDGEをサポートしています。この汎用性により、デバイスはグローバルネットワーク全体でシームレスに動作し、4G/3Gカバレッジが制限されているエリアのレガシーシステムへのフォールバックを使用でき、リモートまたはサービスの不十分な地域での信頼性が向上します。マルチコンテランテーションGNS（GPS、Glonass、Beidou、Galileo、およびQZSS）の統合は、その有用性をさらに高め、フリート追跡、資産管理、スマート交通などのアプリケーションに迅速かつ正確な位置を提供します。
ハードウェア設計のために、このモジュールはコンパクトなフォームファクターを備えています。通常、約29mm x 32mm x 2.4mm、低消費電力（電源オフモードでは20μAなど）を備えており、スペースが制約したバッテリー駆動のデバイスに最適です。幅広いインターフェイス（USB 2.0、UART、I2C、SDIO）および産業プロトコル（TCP/UDP、MQTT、HTTPS）をサポートし、センサー、カメラ、その他の周辺機器との簡単な統合を可能にします。 DFOTA（Deltaファームウェアオーバーザエア）などの高度な機能は、リモートメンテナンスを簡素化し、MIMOテクノロジーはワイヤレスリンクの安定性を高めます。
Quectel EG25GGC-128-SGNSこれらの機能は、M2M/IoTの主要なLTE CAT 4モジュールとして例示しています。 EG25-Gプラットフォーム上に構築され、グローバルバンドカバレッジ、頑丈な温度耐性（-35°Cから +75°C、-40°Cから +85°Cまで拡張可能）、および主要キャリアおよび地域からの認定を組み合わせています。産業用ルーター、ビデオ監視システム、頑丈なタブレットに展開されているかどうかにかかわらず、信頼できる高性能の接続性を保証し、業界全体でスマートアプリケーションの革新を促進します。

EG25GGC-128-SGNSのメーカー - Quectel

の領域でM2MおよびIoT向けに最適化されたLTE CAT 4モジュール、ケペルは、多様な産業全体の接続性を促進する主要なイノベーターとしての地位を確立しています。同社のブレークスルーは、高性能のワイヤレステクノロジーを、マシン間通信に合わせたコンパクトで電力効率の高いデザインと統合することにあります。たとえば、EG25GGC-128-SGNSを含むそのEG25-Gシリーズモジュールは、3GPP RELをサポートすることにより、この卓越性を例証します。 150 Mbpsダウンリンクと50 Mbpsアップリンクのピークデータレートを備えた11 LTEでは、産業用自動化やビデオサーベイランスなどのリアルタイムIoTアプリケーションの迅速なデータ送信を確保します。
グローバルな互換性に対するQuectelのコミットメントは、LTE-FDD、LTE-TDD、UMTS、およびGSMネットワーク全体の幅広い周波数帯域に対するモジュールのサポートにおいて明らかであり、150か国以上でシームレスな接続性を可能にします。この汎用性は、Edge/GPRとの後方互換性と相まって、4Gのカバレッジが限られている地域でも信頼性を保証します。多交差GNS（GPS、Glonass、Beidou、Galileo、QZSS）を含めると、フリート追跡や賢い農業などの場所に敏感なアプリケーションでの有用性がさらに向上します。
同社のハードウェアイノベーションに焦点を当てているのは、リンクの安定性を改善するためのMIMOテクノロジー、リモートメンテナンス用のDFOTA（Deltaファームウェアオーバーザエア）、および険しいデバイスへの統合を簡素化するコンパクトなLGAパッケージ（29x32x2.4mm）などの機能に反映されています。さらに、Quectelモジュールは、多様なIoTエコシステムに対応する、広範な産業プロトコル（MQTT、HTTPS、TCP/UDP）およびインターフェイス（USB 2.0、UART、I2C）をサポートしています。
主要な航空会社（例えば、Deutsche Telekom、Verizon）および規制機関（CE、FCC、SRRC）からの認定は、世界市場の準備を強調しています。特に、EG25GGC-128-SGNSは、温度範囲（-40°C〜 +85°C）、低電力消費（スタンバイで20μA）、頑丈な設計で際立っているため、過酷な産業環境に最適です。技術的な卓越性と業界固有のソリューションを組み合わせることにより、QuectelはLTE CAT 4モジュールの信頼できるプロバイダーとしての地位を固め、世界中の次世代のM2MおよびIoTイノベーションを促進しました。
